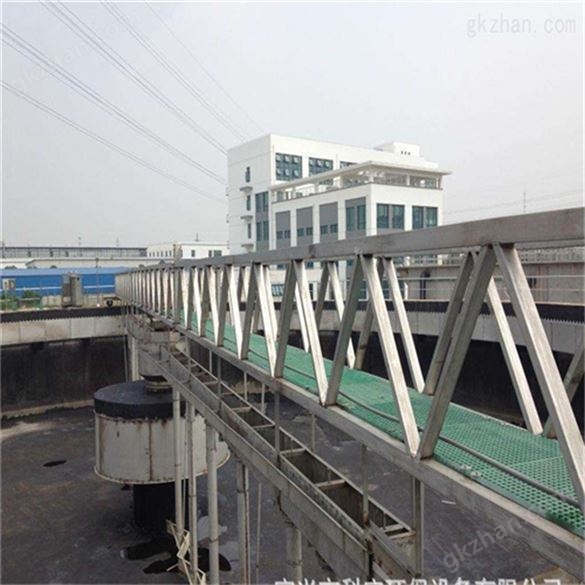

公主嶺行車式刮吸泥機是用于給水平流沉淀池、排水二次沉淀池、斜管沉淀池的排泥機械。按吸泥形式不同可分為泵吸式和虹吸式，主要適用于懸浮物含量小于5000mg/L,含固重度不大于2.5mg/粒的矩形沉淀池中。該機邊行走邊吸泥，并可根據污泥量的多少調節排泥次數。

工作原理

該機在矩型沉淀池內往返行走時，設置在池底的菱形刮泥板在前進面不斷的將沉淀于池底的污泥往吸泥管的下吸口處刮集，刮集的污泥通過吸泥管道用污泥泵將其抽出,而后排入池邊的排泥槽中輸走。吸泥機對池底的污泥邊走邊刮邊吸，如此在池內往返行走，實現工作目的。該機是水處理設施重要的專用設備之一。我公司產品具有結構合理，性能穩定，安裝維護方便，可與PLC聯機，實行自動操作。

它的特點是：

1）設備邊行進邊吸泥，效果較好；

2）可根據污泥量的多少，調節排泥次數；

3）可往返工作，排泥效率高；

4）管理操作簡易；

5）設有過載保護裝置，工作可靠。

主要結構及作用

一）總機結構總機結構由行車大梁、驅動裝置、泵吸系統、刮泥板、支架等主要部分組成。

二）驅動裝置有兩種驅動形式，小跨度沉淀池采用單邊驅動結構，當行車跨度較大時，為了省去長軸以減輕自重，同時也為了便于安裝和維修，則采用雙邊分別驅動形式。驅動裝置行走輪傳動長軸聯軸器軸承座 單邊驅動結構驅動裝置行走輪傳動短軸軸承座雙邊驅動結構圖二驅動部分結構圖三）集泥刮板結構圖集泥刮板是一個板制的菱形結構，整體安裝在方形的桁架下端。集泥刮板下端裝有橡膠板，刮泥工作主要由橡膠板來執行。吸管集泥刮板圖三集泥刮板結構圖四）吸泥系統吸泥系統有泵吸式或泵吸式由排污泵、吸泥管、出泥管等構件虹吸式。組成（如圖四所示），該形式就是將各根吸泥支管聯通后再由總管接入水泵，水泵吸入管內的污泥直接經由水泵排出池外。虹吸式是在設備運行前將水位以上排泥管內的空氣用真空泵等方法排除后，管路系統在大氣壓力的作用下使泥水充行車式的吸泥系統滿管道，然后開啟排泥閥以形成管路虹吸，從而進行連續排泥。安裝在行車車架及設備支架上，隨行車行走往返工作。下吸口布置在兩菱形集泥板所組成的底凹處，以利有效吸泥；出泥管通過行車伸出池外，將污泥排入池邊的槽內。公主嶺行車式刮吸泥機

安裝步驟

1、在平流池兩側壁頂預留軌道鋼預埋鐵，一米一塊，每塊預埋鐵上在兩端制作螺栓和壓板，以便于壓牢鋼軌。

2、將設備吊至平流池上，四個行走輪安放于鋼軌上，按基準線找平，校核安裝尺寸。

3、滑動電纜及電器安裝，將吊電纜用吊環傳入鋼絲繩，把鋼絲繩拉緊，固定在兩頭的立柱上。穿接主電纜，通電調試行走情況，安裝行程開關及觸碰塊，根據回車位安裝防掉車擋板。

4、試車，在安裝完畢后空車運轉至少不連續運行8小時，時刻檢查行車是否有掉軌現象，一經發現及時停車處理，防止設備掉入池中。

5、吸泥泵安裝，將吸泥泵安裝在工作橋上。

6、吸泥管和排泥管管道安裝，從吸泥泵的入口處開場自上往下安裝管道及吸泥嘴，吸泥嘴至池底距離為20~40mm。3臺吸泥泵匯總至一條出泥管道排入平流池外側污泥溝中。

7、接通吸泥泵電源。

8、進水試泵，在試車運行無問題后，向池內注水，水位要求高于吸泥泵泵頭30mm，邊進水邊開泵，觀察排泥口出水情況。
