產品簡介

Opera軟件背景介紹Opera軟件源自英國盧瑟福實驗室，目前已經被法國達索系統公司收購，達索公司同時還擁有Solidworks、Catia、Abaqus和CST（目前也被達索系統公司收購）等業內軟件

詳細介紹

Opera軟件背景介紹

Opera軟件源自英國盧瑟福實驗室，目前已經被法國達索系統公司收購，達索公司同時還擁有Solidworks、Catia、Abaqus和CST（目前也被達索系統公司收購）等業內軟件。

Opera 仿真軟件是一種有限元分析軟件套件，允許用戶對電磁 (EM) 和機電系統進行二維和三維仿真。在低頻仿真方面具有*優勢，這對于設計磁體、電動機和其他電氣設備非常有用。

一、應用領域

1，帶電粒子設備

帶電粒子模塊可以計算靜電和靜磁場中帶電粒子的相互作用。它使用有限元方法對離散模型中穩態情況的 Maxwell 方程式進行解算，并且提供了自洽場解決方案，包括空間電荷、自磁場和相對運動的影響。

提供了一套完整的發射器模型，包括表面的熱電子和場效應發射、表面和包絡體內的二次發射（用于氣體電離建模）以及非磁化和磁化等離子體模型。

可以包括多種帶電粒子，每個都具有用戶定義的電荷和質量。與熱離子發射相比，場發射是一種從陰極中提取電子的更具吸引力的機制，因為電子在室溫（冷陰極）下通過量子機械場效應發射，耗電量更低。碳納米管發射器正越來越受行業青睞，這種發射器更加小巧，可在更加便攜的設備中使用。

2，磁體和屏蔽

憑借始終如一的準確性、易用性和日常處理大型和復雜仿真的能力，Opera 成為了人們設計各種磁體時用到的最重要 FEA 設計工具。

Opera 被科學界廣泛應用于粒子加速器、離子束設備、MRI/NMR 和各種其他磁性設備中的磁體設計。這款以應用為中心的軟件經過多年的發展，如今提供了全面的多物理場仿真，除了電磁研究之外，還支持研究熱學和應力研究。

該軟件還可以通過電磁場來跟蹤帶電粒子。由于成像區域需要的場精度，因此 MRI/NMR 應用的要求非常嚴苛。Opera 在開發時充分考慮了這一需求，因此許多的 MRI 和 NMR 設備制造商都使用 Opera 來設計超導磁體、執行失超仿真以及設計磁體屏蔽。該軟件現在提供了全面的多物理場仿真，除了電磁之外，還能夠研究熱和應力。

標準結果（取決于執行的解決方案）包括：

· 場分布

· 場均勻性和梯度

· 傅立葉分析系數

· 相關勒讓德多項式系數

· 線圈上的峰值場

· 雜散場/屏蔽效能 (EMC/EMI)

· 粒子束軌跡

· 脈沖磁體的動態性能

· 力和損耗 - 線圈、磁軛和護罩

· 機械負載導致的偏轉和應力

· 冷卻預應力

· 失超傳播

· 保護電路性能

· 匝間/層間電壓

· 本征頻率和 Q 系數

3，磁控管濺射

濺射鍍膜工藝在各種應用中廣泛用于加工鍍膜，從玻璃上的裝飾鍍膜和低輻射鍍膜，到當今最嚴苛應用場合中所用產品上的工程涂層。優化沉積膜屬性以及利用濺射靶對于保證最終產品的性能和流程的經濟性至關重要。Opera 將精確的有限元分析和詳細的等離子體、噴濺和膜沉積模型結合在一起，提供了用于設計和優化磁控管的實用工具。

這是可供磁控管和濺射儀的設計人員使用的有效的設計仿真工具。在工程和產品設計的許多領域，此類工具已證明能夠增強性能、降低成本和縮短開發周期，并幫助創新以增強競爭優勢。

Opera 中包含多種仿真功能，其中與磁控管設計人員尤為相關的功能包括：

· 使用高級有限元模擬進行完整的 3D 系統評估和設計

· 仿真期間的磁場計算

· 在多磁控管濺射儀環境中包含來自相鄰磁控管的雜散場

· 自洽帶電粒子建模，包括空間電荷和相對論效應

· 快速評估設計變體

· 多變量、多目標優化

通過 Opera，設計人員可以預測和優化：

· 磨蝕槽輪廓

· 目標利用率

· 基體涂層輪廓

· 涂層動態 - 特性和質量

4，船舶特征和陰極保護

通過開發的電磁特征建模、陰極保護系統和解決反向電磁感應問題，Opera 高級電磁仿真已經成為船舶工程師和設計師的稱手利器。

消除電場和磁場特征是船舶設計過程中的一個重要部分。多年以來，Opera 一直廣泛用作非消磁和消磁特征評估的仿真工具，在驗證實踐中表現出了出色的精度，并在消磁線圈位置優化中表現出了高度的靈活性。

Opera 用戶可以輕松修改為磁性特征評估創建的模型，以便能夠使用相同的 Opera 仿真模塊對陰極保護系統進行建模。陰極保護分析只需要船舶的外表面模型，包括外加電流陽極、犧牲陽極以及噴漆和未保護區域。

Opera 的結果后處理可用于查詢多種有用的結果，包括：

· 在船舶上的潛在分布（可揭示陽極保護系統的有效性）。

· 海洋和海床模型包絡體中任意位置的電場分布

· 海洋和海床模型包絡體中任意位置的電流密度分布

· 海洋和海床中的電流產生的磁場

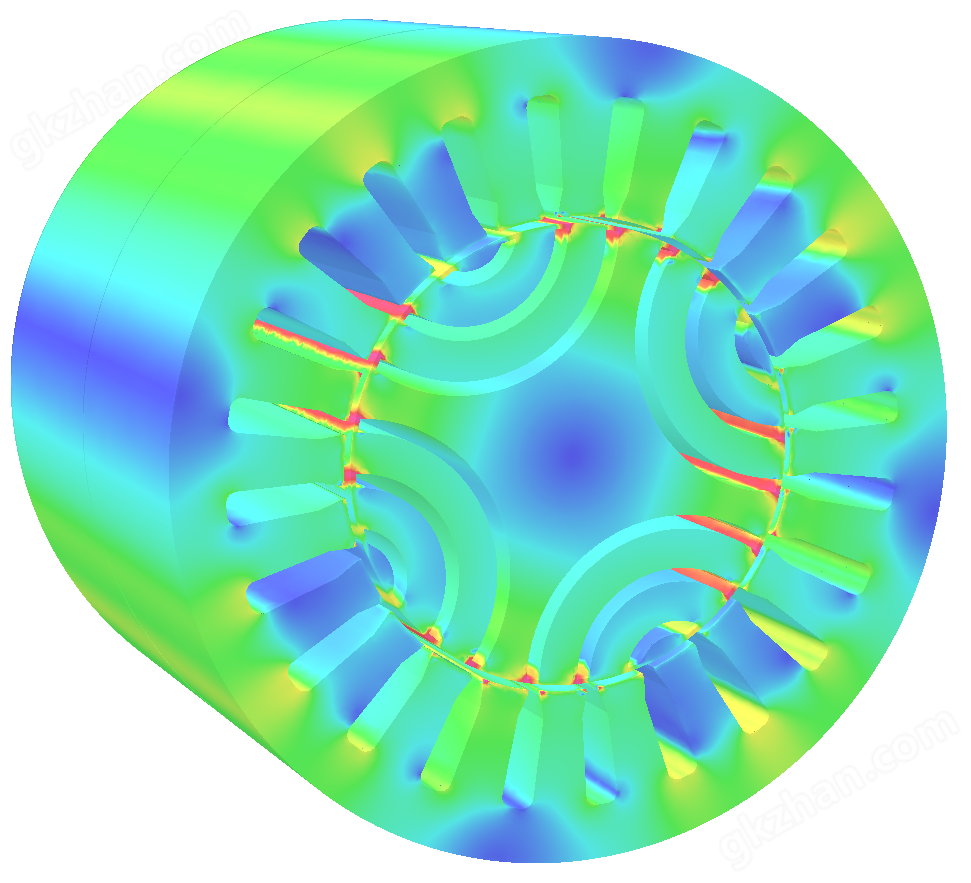

5，電機和發電機

Opera 是一款功能*的交互式有限元分析 (FEA) 軟件包，經驗證可為所有類型的機器提供準確的電磁場建模，包括軸向通量拓?fù)浜途€性運動設備。電磁和其他物理解算器可提供不同復雜級別的分析，為用戶提供滿足其要求的工具。全面的材料建模選項（包括磁化、使用中消磁和全矢量磁滯材料模型）以及外部驅動電路的簡單定義均經過精心考慮，以方便您設計機器。集成的優化器可幫助您高效地將概念轉化為具有*競爭優勢的產品。Machines Environment 是一種易用的模板驅動型開發工具，專為電氣設備工程師設計。根據幾何圖形的復雜性和對稱性，用戶可以選擇使用 Opera 2D 或 Opera 3D。

Opera 靜態解算器可以準確地展示機器的電磁行為。這對于可將電磁場視為時間“凍結"點的機器（如 DC 機器）或者電磁場運動速度與轉子相同（同步機器）的機器非常有用，讓用戶可以部署穩態（時變 AC）解算器以執行包含時變場的機器分析，例如感應機器或扭矩與滑移特性分析。

通過使用運動解算器，用戶可以對任何機器的實際性能進行分析。這還包括對機械耦合影響的分析。Opera 的損耗解算器系列允許用戶評估任何類型機器的鐵損耗（包括渦流、磁滯和過長/旋轉組件）。這可以通過使用后處理方法完成，或者在制造商曲線的解算中直接完成。用戶可以通過模擬繞組中的電流計算出銅損耗。借助 Opera 的磁滯解算器，用戶可以明確地計算出磁滯損失（包括旋轉組件損耗和渦流損耗）。任何損耗量都可以在二維或三維熱分析中用作熱源。

6，變壓器和反應器

Opera 仿真套件使用有限元方法來模擬設備和系統的電氣、熱力學和結構行為。Opera 是一種虛擬原型設計工具，可用于探索設計變體、優化和改進設計，并提供與物理測試同樣精準的測試結果。

電力系統及相關設備制造商致力于設計能夠滿足現代社會需求的產品，利用 Opera，這些制造商可提高效率，設計出外形更加小巧、更加環保的產品。Opera 可幫助您滿足這些往往彼此沖突的需求，成功設計出富有創新又高度優化的產品。隨著設計迭代和物理原型構建/測試的傳統開發流程變得耗時且成本高昂，設計人員開始更多地轉為使用 Opera。
