概述:

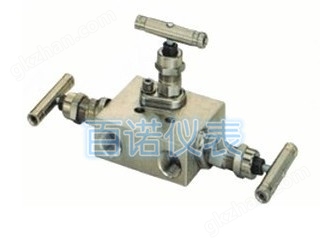

三閥組是由三個互相溝通的三個閥組成。根據每個閥在系統中所起的作用可分為:左邊為高壓閥,右邊為低壓閥,中間為平衡閥。三閥組與差變送器配套使用,作用是將正、負壓測量室與引壓點導通或斷開;或?qū)⒄搲簻y量室斷開或?qū)ā?span>
結構原理:
三閥組由閥體、二個截止閥及一個平衡閥組成。 差壓變送器零點在線校驗操作程序:先打開平衡閥,關閉二個截止閥,即可對變送器進行零點校驗。三閥組可配接:3051、3095、1151、EJA、FX-2、FCX-A/C及霍尼韋爾ST3000系列等變送器。
主要作用:
在流量傳感器儀表接入工藝管道時要用“三閥組”,作用是:
1、在管道由初始狀態(空)加入介質時,傳感器兩側壓力會突然變化,壓差增大,為避免,應先關閉傳感器兩側的閥A、B,打開旁通閥C;
2、在介質充滿管道,并趨近平穩、平衡后,逐漸打開A、B,使傳感器兩側均勻施加壓力;
3、最后關閉閥C,傳感器開始正常工作;
4、關閉順序與上述情況相反。
此外,3閥組還有其它作用,如運行一段時間后清洗管道,傳感器部分不受影響(管路被旁通)。
