SD-301D接地裝置特性參數測試系統是淮安蘇達電氣有限公司研制的精確測量發電廠、變電站大型接地裝置特性參數的軟硬件系統，主要功能：能測量接地裝置電氣完整性、接地阻抗、場區地表電位梯度、接觸電位差、接觸電壓、跨步電位差、跨步電壓、轉移電位差、土壤電阻率等參數。

SD-301D接地裝置特性參數測試系統，依據我國DL/T475-2006《接地裝置特性參數測量導則》設計，它通過對接地網注入一個異于工頻的較大電流，有效地避免了50Hz及其它干擾信號引起的測量誤差，實現精確、經濟、安全的測量。

整套測試系統配置：大功率可調頻率信號源、耦合變壓器、若干選頻表、電氣完整性測試儀（導通儀），金屬盤、專用測試線及其它附件等組成，配置完整、靈活，使用簡潔高效。

一、 系統總體技術參數

電源電壓：AC 220V（5KW）或380V（10～15KW）

輸出功率：5KW ～15KW（自動匹配）

輸出電壓：0～600V（或0～800V）

輸出電流：3～20A

頻率調節范圍：40～60Hz(任意選擇)

步進頻率：1Hz

波形畸變率：≤1%

測量范圍：0.001～99.999Ω

分 辯 率：0.1mΩ

測量精度：1.0級

使用環境溫度：-25℃～+50℃

產品主要特點：

1）功率大。輸出功率可達5～15KW，能適合任何山區及土壤電阻率高的地區接地裝置特性參數的測量。

2）具有自動穩壓、穩流功能，輸出電流穩定，長期工作可靠性高。

3）具有電流回路斷線報警功能，當電流回路斷線時，自動斷開電源,并有蜂鳴器報警。

4）能自動測量回路阻抗，自動匹配輸出功率。

5）抗干擾能力強。調頻技術避免了50Hz工頻電源的干擾，具有的抗干擾能力。

6）輸出波形為正弦波，波形失真＜1%。

7）大屏幕顯示測試數據、測試狀態，并有實時操作步驟提示功能。

8）能靈活整定測試電流、頻率范圍；自動/手動調頻、調電流功能切換。

9）保護功能齊全。具有過電流、過電壓、短路、電流回路斷線保護功能。

二、系統各部分技術參數

1、可調頻率信號源技術參數

電源電壓：AC 220V（5KW）或380V（10～15KW）

輸出功率：5KW ～15KW（自動匹配）

輸出電流：3～20A

頻率調節范圍：40～60Hz(任意選擇)

步進頻率：1Hz

波形畸變率：≤1%

測量范圍：0.0001～99.999Ω

分 辯 率：0.1mΩ

測量精度：1.0級

使用環境溫度：-25℃～+50℃

2、耦合變壓器技術參數

輸入電壓：0～220V（5KW）

或0～380V（10～15KW）

輸出電壓：0～800V（自動匹配）

輸出電流：3～20A

輸出功率：5KVA～15KVA（自動匹配）

匹配阻抗：2～120Ω

3、選頻電壓、電流表參數

電壓測試范圍：0～200V  檔位：20mV、200mV、2V、20V、200V

電流測試范圍：0～200A  檔位：200mA、2A、20A、200A

頻率范圍：40～60Hz （任意選擇）

步進頻率：1Hz

電壓分辯率：0.1mV

電流分辯率：0.01A

測量精度：1.0級

電    源：鋰電池供電

4、電氣完整性測試儀（導通儀）技術參數

輸出電壓：直流

測量范圍：0～2000 mΩ

分 辯 率：0.1 mΩ

測量精度：1.0級

測量電流：1～5A（直流）

使用環境溫度：-25℃～+50℃

電    源：干電池供電

專用測試線：≥100M

工具及附件：專業、適用

5、電流采樣器性能指標

電流采樣器采用ROGOWSKI原理的柔性電流采樣線圈，具備可塑彎曲功能，可任意緾繞于各種形狀的電流導體。

二次回路開路不產生高壓危險；

動力特性廣，不產生飽和；

頻率特性寬，能滿足系統不同頻率電流的采樣要求；

線性相角誤差小于0.1度；

頻響范圍：10Hz～50KHz；

測量范圍：0～200A

準確度：±1%量程  （40Hz～60Hz）；

線性度：±0.2%；

體積小，重量輕，攜帶方便；

工作溫度：-25℃～+85℃

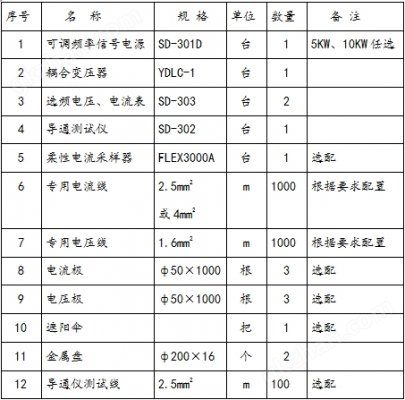

三、系統設備配置表
