在膜片鉗實驗中可以清晰地顯示厚樣品中的微小細節。

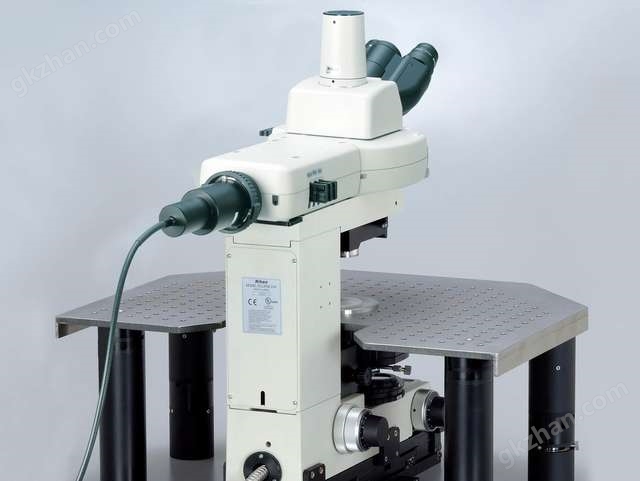

Eclipse FN1專為電生理學研究而開發,具有增強的可操作性,便于膜片鉗實驗。FN1提供的優勢包括纖薄的機身、流線型結構、改進的電極放置、長工作距離和更大的降噪。樣品的較深區域通過紅外(IR)光可以清楚地觀察到。

主要特性
一個鏡頭覆蓋從低到高的放大倍數
高數值孔徑、長工作距離的16倍物鏡(數值孔徑0.8、工作距離3.0)與可選的可變放大倍率雙端口組合時,可在5.6倍至64倍的大放大倍率范圍內進行觀察。該物鏡使得能夠在不改變物鏡的情況下從低放大倍率的大視野(高達2.0mm)到高放大率的高分辨力進行觀察。

FN1帶可變倍率雙端口

5.6 倍

32 倍

64 倍
通過IR-DIC對圖像更深的區域成像
近紅外區域(高達850nm)的軸向色差已在CFI Apochromat NIR 40X/60X W中得到校正,以便清楚地觀察厚樣品的微小結構。CFI Plan 100XC W(數值孔徑1.1、工作距離2.5)是一個具有深度誘導像差校正的水浸透鏡。由于其特殊的校正環,該鏡頭可以校正由組織深處成像或在生理溫度下工作引起的球差。因此,它非常適用于IR-DIC成像、共聚焦應用和多光子成像。通過旋轉相應的轉臺,可以實現可見光和紅外波長之間的交替,以及不同的照明技術(DIC到傾斜光)。

電極放置簡單
微電極很容易進入樣品,因?yàn)槲镧R有長達2.5-3.5mm的工作距離和寬達45°的入射角。

安全、輕松的物鏡切換
在切換放大倍率時,可以抬起安裝在滑動物鏡轉盤上的物鏡。這可以防止物鏡與機器或標本碰撞??s回距離為 15 mm,因此使用厚玻璃皿也不受影響。通過使用控制桿消除標本擾動帶來的風險,使物鏡頂部可方便地浸入槽液(約 1 mm)。

① 物鏡上/下桿
便利的操作
調焦旋鈕和視場光闌位于顯微鏡座前部,開闊的空間,因此能夠方便地使用固定載物臺操作。還可以使用可選的遙控手柄,以便從屏蔽罩外進行操作。

增強的降噪功能
利用光纖照明從屏蔽罩外部將光纖引入系統并連接顯微鏡主要部分的接地線,可以成功地降低電噪聲。通過進行關鍵測量和模擬分析以提高顯微鏡剛度,也減少了振動噪聲。

響應廣泛的實驗需求
通過在主體和手臂之間插入墊片,可以將顯微鏡高度提高10-30mm。這有利于大樣本觀察。此外,根據實驗?zāi)康?,可以從顯微鏡中移除聚光器、副臺和轉臺以支持更多的自由空間。

① 插入墊片的FN1
| Eclipse FN1 | |
|---|---|
| 光學系統 | CFI60和CFI75無限遠光學系統 |
| 主體 | I形,外接電源 |
| 調焦 | 通過物鏡聚焦 手動同軸粗/細聚焦旋鈕(兩側) |
| 物鏡轉盤 | FN-S2N滑動式物鏡轉盤 (用于CFI60物鏡) 前/后2位; DIC棱鏡可連接 FN-MN-N單物鏡支架(用于CFI75物鏡) 1位; DIC棱鏡可連接 |
| 物鏡 | CFI計劃4X,NA:0.10,WD:30.0(* 1) CFI計劃Fluor 10X W,NA:WD,0.30:3.5 CFI75 LWD 16X W,NA:WD,0.803.0 CFI Apochromat NIR 40X W,NA:WD,0.803.5 CFI Apochromat NIR 60X W,NA:WD,:2.8 CFI計劃100XC W,NA:WD,1.1:2.5,帶校正環 |
| LWD聚光鏡 | 轉輪型 NA:WD,0.78:7.2毫米 可以進行DIC和傾斜光觀測 |
| 目鏡 | 10倍,F(xiàn)OV:22 UW10x,F(xiàn)OV:25 |
| 觀察筒管 | C-TE2人體工學雙目鏡筒(Bino 100%,Bino:DSC端口= 50:50) (DSC端口不能與變倍雙端口一起使用) C-TF三目鏡筒F(目鏡:照相= 100:0,0:100) C-TT三目鏡筒T(目鏡:照相= 100:0,20:80,0:100) LV-TI3三目鏡管ESD(目鏡:照相= 100:0,0:100) LV-TT2傾斜三目鏡筒(目鏡:照相= 100:0,20:80,0:100) |
| 載物臺 | FN-3PS2 FN1矩形平臺(3板機械平臺) 行程:30毫米(X,Y) |
| 光源 | 130W長壽命汞燈,光纖導入預定心型 Hg Lamphouse:100W水銀燈 FN-LH預中心燈箱:12V-100W長壽命鹵素?zé)?/td> |
| 運行條件 | 溫度:+10oC至+40oC 濕度:85%RH (沒有冷凝) |
| 重量(主體) | 約 12kg |
* 1需要輔助鏡頭。
