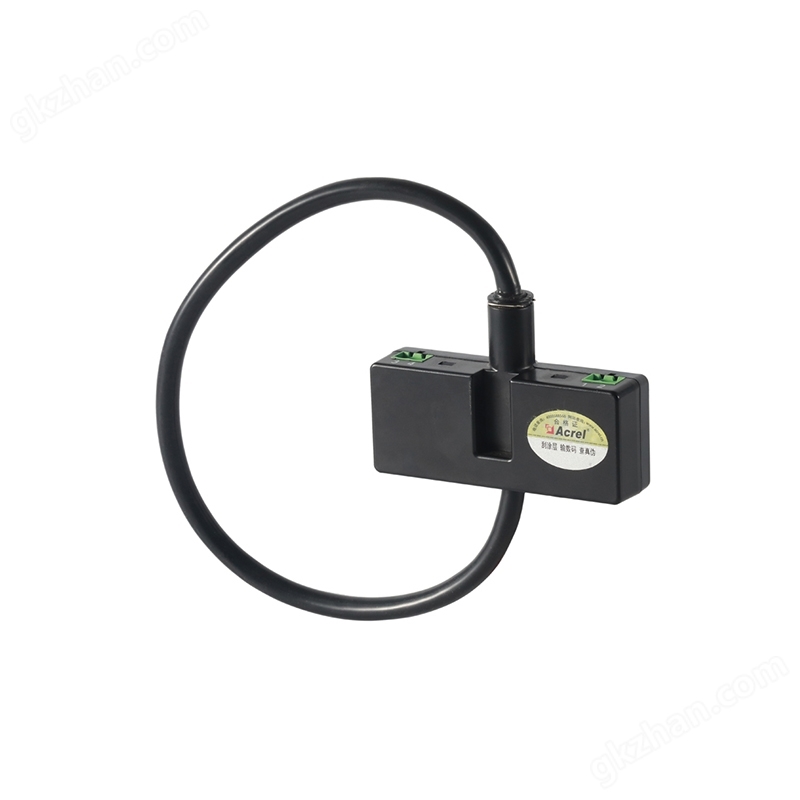

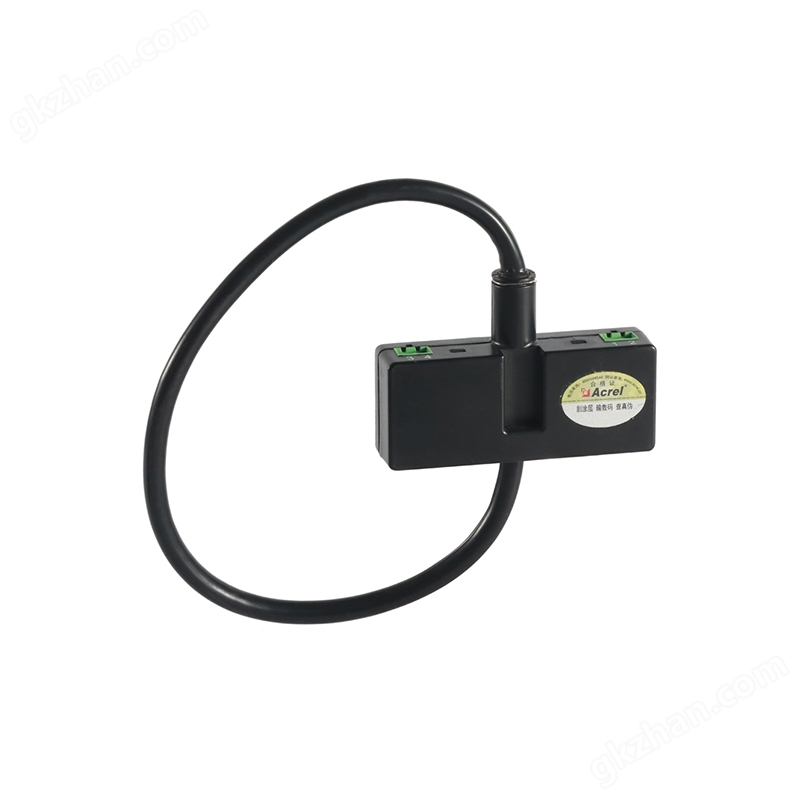

高靈敏羅氏線圈傳感器

羅氏線圈由均勻纏繞在非鐵磁性材料（如塑料、陶瓷）上的環形線圈構成。當交流電流通過被測導體時，導體周圍產生交變磁場，該磁場穿過羅氏線圈并在線圈中感應出電動勢。感應電動勢的大小與被測電流的變化率（di/dt）成正比，通過外部積分器電路可將電動勢還原為與被測電流成正比的電壓信號。

優勢與局限性

1. 優勢

• 無飽和效應：空心結構避免鐵芯飽和，適用于大電流或含直流分量場景。

• 寬頻帶響應：覆蓋直流至MHz級信號，滿足復雜波形測量需求。

• 安裝便捷性：柔性線圈可纏繞不規則導體，無需斷開電路（如改造現有開關柜時優勢顯著）。

2. 局限性

• 輸出信號微弱：需外接積分器將感應電動勢（與電流變化率di/dt成正比）還原為電流信號，增加系統復雜度。

• 抗干擾能力：強交變磁場環境下需額外屏蔽設計，防止外部干擾影響測量精度。

高靈敏羅氏線圈傳感器性能優勢

1. 高靈敏度：可捕捉微小電流變化，滿足高精度測量需求。

2. 寬測量范圍：覆蓋從微安到數千安培的電流，無需更換傳感器。

3. 快速響應：電感值小，對高頻信號響應速度快，可測量高頻電流和諧波。

4. 抗干擾能力強：空心結構減少外部磁場干擾，差分放大器抑制共模噪聲。

5. 安裝便捷：無需開斷母線，可快速安裝于現有電路，適合在線監測。

6. 安全性高：無開路高壓危險，零功耗設計降低系統負載。
