65系列多通道功率分析儀

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質生產商

所在地青島市

在線詢價 收藏產品查看聯系電話

聯系方式：高貴查看聯系方式

更新時間：2026-01-10 10:11:30瀏覽次數：59次

聯系我時，請告知來自智能制造網

產品分類 品牌分類

  其他品牌

青島艾普歐盛電子科技有限公司

經營模式：生產廠家

商鋪產品：43條

所在地區：山東青島市

聯系人：高貴（市場部經理）

詢價 給他留言

產品簡介

產品概述用于單相/三相家用電器、商用電器待機功耗和功率分析光伏逆變器功率......

詳細介紹

■ 多通道：1～6通道測量單元配置，可靈活配置為多通道單相、三相三×2、三相四×2、四相（DC+三相三）等模式，滿足多種負載（空調、逆變器、變頻器、電機）測量需求
■ 高精度：使用高速DSP處理器，16位高速高精度AD轉換器，基本精度可達0.1%，100ms顯示數據更新周期
■ 寬功率：?jiǎn)瓮ǖ揽蓽y(cè)量電流50A（可選配20A、10A、5A、2A、1A等規格，且支持混合搭配），功率最小分辨力0.1mW，滿足待機功耗測量需求和額定功率測量需求
■ 寬頻帶：交流、直流信號兩用，功率測量帶寬DC、0.5Hz~100kHz，可滿足各種標準和非標準正弦波形負載功率測量
■ 頻率測量：六通道可同時進行頻率測量
■ 線路濾波：采用500Hz、5.5kHz的低通濾波器，可測量PWM波形的基波值，濾掉開關電源電流高頻干擾
■ 傳感器：變比功能，支持常規I-I、V-V型電壓/電流互感器；支持BNC接口的I-V型電流傳感器，輸入電壓10V，可選配大電流傳感器
■ 效率計算：可同時測量設備的輸入、輸出能耗，并計算出其效率
■ 電能累積：可單獨累積正向電能量、反向電能量和綜合電能量，進行買賣電能測量
■ 閾值報警：每通道可獨立設置電壓、電流、功率、功率因數等閾值和測量門限值，自動上下限判定，報警
■ 中英界面：可切換設置中文、英文操作界面

艾普歐盛---65系列多通道功率分析儀單通道功率測量界面艾普歐盛---65系列多通道功率分析儀三通道功率測量界面

單通道功率測量三通道功率測量

艾普歐盛---65系列多通道功率分析儀峰值檢測界面艾普歐盛---65系列多通道功率分析儀效率測量界面

峰值檢測 效率測量

艾普歐盛---65系列多通道功率分析儀電能量測量界面艾普歐盛---65系列多通道功率分析儀六通道功率測量界面

電能量測量六通道功率測量

通道配置：
多通道功率分析儀可支持多種接線方式，包括1P2W、1P3W、3P3W、3V3A、3P4W等方式，用戶可根據使用要求配置多通道模式，以滿足特定負載的電壓、電流、功率、效率等參數的測量。

接線方式	通道1	通道2	通道3	通道4	通道5	通道6
1P2W 單相兩線	1P2W	1P2W	1P2W	1P2W	1P2W	1P2W
1P3W 單相三線	1P3W			1P3W
3P3W 三相三線	3P3W			3P3W
3V3A 三相三線	3V3A			3V3A
3P4W 三相四相	3P4W			3P4W

光伏逆變器功率測量：
■ 滿足CGC/CF 004-2011、CNCA/CTS 0004-2009A標準
■ 電壓范圍0~1000V
■ 電流范圍0~50A/電流傳感器
■ 可同時測量輸入、輸出（單相、三相）功率、功率因數
■ 自動效率計算
■ 買電、賣電雙向功率測量

AIP6500

接線方式

通道1

通道2

通道3

通道4

通道5

通道6

單相光伏逆變器

1P2W

三相光伏逆變器

3P3W/3V3A/3P4W

1P2W

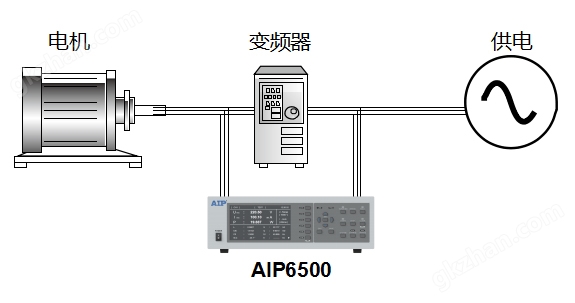

變頻電機、變頻器功率測量：
■ 滿足GB12668標準
■ 功率帶寬DC, 0.5Hz~100kHz
■ 電流范圍0~50A/電流傳感器
■ 可同時測量輸入、輸出功率
■ 可選濾波器濾除載波

AIP6500

接線方式	通道1	通道2	通道3	通道4	通道5	通道6
變頻器	3P3W/3V3A/3P4W			3P3W/3V3A/3P4W

充電樁、電動汽車電性能測量：
■ 多通道，可同時檢測多項參數：充電站性能、電池充放電性能、電源變換性能、電機性能等
■ 交直流，電流50A，可擴展更大電流傳感器
■ 精度高，基本精度0.1%，最小功率分辨力0.1mW
■ 可測量交流、直流信號的瞬時有效值、平均值、峰值，電能量等

AIP6500

接線方式	通道1	通道2	通道3	通道4	通道5	通道6
充電樁	1P2W	1P2W	1P2W	1P2W	1P2W	1P2W
充電樁	3P3W/3V3A/3P4W			3P3W/3V3A/3P4W
電動汽車	1P2W	1P2W	1P2W	1P2W	1P2W	1P2W

變壓器功率測量：
■ 功率因數精度范圍低至0.001
■ 多通道同步高速采樣
■ 功率帶寬DC, 0.5Hz~100kHz
■ 電流范圍0~50A/電流傳感器
■ 可同時測量輸入、輸出功率

AIP6500

接線方式	通道1	通道2	通道3	通道4	通道5	通道6
變壓器	3P3W/3V3A/3P4W			3P3W/3V3A/3P4W

電源、UPS功率測量：
■ 電流范圍0~1A/2A/5A/10A/20A/50A
■ 功率帶寬DC，0.5Hz~100kHz
■ 可同時測量輸入、輸出（單相、三相）功率，監測電池充放電量
■ 自動效率計算

AIP6500

接線方式

通道1

通道2

通道3

通道4

通道5

通道6

電源、UPS

1P2W

市電輸入

1P2W

電池

1P2W

電池

3P3W/3V3A/3P4W

電源輸出

家電性能評價，待機功耗測量：
■ 滿足IEC 62301-2011標準
■ 電流范圍0~1A/2A/5A/10A/20A/50A，可測量額定功率和待機功率
■ 最小功率分辨力0.1mW
■ 自動識別電器運行/停止/待機等狀態，并選擇性累積電能量

艾普歐盛

接線方式	通道1	通道2	通道3	通道4	通道5	通道6
家用電器	1P2W	1P2W	1P2W	1P2W	1P2W	1P2W
商用電器	3P4W			3P4W

照明、LED功率測量：
■ 電流范圍0~1A/2A/5A/10A
■ 最小功率分辨力0.1mW
■ 可測量驅動電源輸入、輸出功率、功率因數、效率

AIP6500

接線方式	通道1	通道2	通道3	通道4	通道5	通道6
照明	1P2W	1P2W	1P2W	1P2W	1P2W	1P2W

型號	AIP6500
測量通道	1～6
接線方式	1P2W(單相2線)、1P3W(單相3線)、3P3W(三相3線，2電壓2電流)、3P3W(3V3A)(三相3線，3電壓3電流)、3P4W(三相4線)
測量參數	電壓U、電流I、有功功率P、無功功率Q、視在功率S、功率因數λ、電壓頻率fU、電流頻率fI、相位角Φ、效率η、總電能量Wh、正向電能量Wh+、反向電能量Wh-、電流積分Ah、50次諧波分析HDF、電壓和電流失真度THD、浪涌電流Ir、峰值電壓Vpk、峰值電流Ipk、電壓峰值因數CfU、電流峰值因數CfI
輸入阻抗	電壓：約2MΩ，電流直接輸入：約2.5mΩ (50A規格)，電流傳感器輸入：約100kΩ
AD采樣速率	約100kS/s
滿量程峰值因數	3
電壓額定量程（直接輸入）	15/30/60/100/150/300/600/1000[V]
電流額定量程（直接輸入）	50A電流規格：500m/1/2/5/10/20/40/50[A] 選配： 20A電流規格：100m/200m/500m/1/2/5/10/20[A] 10A電流規格：50m/100m/200m/500m/1/2/5/10[A] 5A電流規格：20m/50m/100m/200m/500m/1/2/5[A] 2A電流規格：10m/20m/50m/100m/200m/500m/1/2[A] 1A電流規格：5m/10m/20m/50m/100m/200m/500m/1[A]
電流額定量程（BNC傳感器）	50m/100m/200m/500m/1/2/5/10[V]
電壓、電流量程精度范圍	(1%～110%)×量程
功率因數范圍	±(0.001 ～ 1.000)
電壓測量精度	DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz	±(0.1%×顯示值+0.1%×量程) ±(0.1%×顯示值+0.2%×量程) ±(0.1%×顯示值+0.1%×量程) ±(0.1%×顯示值+0.2%×量程) ±({0.1+0.05×(f-1)}%×顯示值+0.2%×量程) ±({0.5+0.04×(f-10)}%×顯示值+0.3%×量程)
電流測量精度	DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤100kHz	±(0.1%×顯示值+0.1%×量程) ±(0.1%×顯示值+0.2%×量程) ±(0.1%×顯示值+0.1%×量程) ±(0.1%×顯示值+0.2%×量程) ±((0.1×f)%顯示值+0.2%×量程) ±({1+0.08×(f-10)}%×顯示值+0.3%×量程)
功率測量精度	DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤10kHz 10kHz＜f≤50kHz 50kHz＜f≤100kHz	±(0.1%×顯示值+0.1%×量程) ±(0.3%×顯示值+0.2%×量程) ±(0.1%×顯示值+0.1%×量程) ±(0.2%×顯示值+0.2%×量程) ±({0.2+0.1×(f-1)}%×顯示值+0.2%×量程) ±({0.2+0.1×(f-1)}%×顯示值+0.3%×量程) ±({5.1+0.18×(f-50)}%×顯示值+0.3%×量程)
有功功率測量范圍	50A電流規格：11mW~11kW@220V，PF=0.01~1 選配： 20A電流規格：2.2mW~4.4kW@220V，PF=0.01~1 10A電流規格：1.1mW~2.2kW@220V，PF=0.01~1 5A電流規格：0.4mW~1.1kW@220V，PF=0.01~1 2A電流規格：0.2mW~440W@220V，PF=0.01~1 1A電流規格：0.1mW~220W@220V，PF=0.01~1
有功功率分辨力	0.1mW
頻率測量范圍	DC，0.5Hz ～ 100kHz
頻率測量精度	±0.1%×顯示值
諧波測量	11Hz ～ 600Hz，1～50次諧波含量，總失真度
電能測量范圍	0～999999MWh (分辨率：1mWh/0.01mAh)
電能測量精度	±(0.1%×顯示值+0.1%×量程)
擴展不確定度	電壓、電流、功率、頻率、電能量≤0.20%
濾波器功能	500Hz、5.5kHz電壓線路、電流線路和頻率濾波
變比功能	1 ～ 50000
數據更新周期	100m / 250m / 500m / 5 [s]
報警功能	電壓、電流、功率、功率因數；上限、下限、門限設定
控制接口	標配：RS-232、開關量接口；選配：RS-485
顯示器	7英寸寬屏彩色液晶
外形尺寸	426(W) x 132(H) x 484(D，不含接線柱) mm
整機重量	約10 kg
開口尺寸	210(W)×85(H) mm
配件	電壓測試線夾、電源線、通信線
